Диагностикалық сканер Autel MaxiSys Ultra, өлшеу модулі, J2534, DoIP, D-PDU

MaxiSys Ultra

MaxiSys Ultra автомобильдік автосканері келесі мақсаттарда жасалған:

• OEM мамандандырылған функцияларын және инженерлік деңгейді (ЭБУ ауыстыру, қосымша жабдықтау және конфигурацияларды өзгерту) талап ететін міндеттерді шешу үшін автодиагностика саласындағы білікті мамандарға арналған;
• орта және ірі ЖӨС-те электронды басқару жүйелерінің тереңдетілген диагностикасына маманданған диагносттар мен автоэлектриктерге арналған.

Автосканер OEM-деңгейіндегі барлық негізгі диагностикалық процедураларды (қателер, параметрлер, іске қосулар, тест-блоктар және т.б.) толығымен орындауға мүмкіндік береді.

MaxiSys Ultra функционалдық ерекшеліктері

1.   Мамандандырылған функцияларды қолдау:

• офлайн-кодтау және ЭБУ бағдарламалау;
• онлайн-кодтау және ЭБУ бағдарламалау;
• ЭБУ кодтаудың инженерлік функциялары;
• Cloud BackUp — кодтау деректерін сақтау функциялары (конфигурация);
• OEM-диагностика J2534.

2.   Кеңейтілген диагностика функцияларын қолдау:

• ақауларды жетекші іздеу;
• интеграцияланған функциялары бар тест-блоктар
• осциллограф, мультиметр және сигнал генераторы;
• CAN шиналарын тексеру — CAN BUS CHECK;
• автомобильдегі басқару блоктарының топологиясы.

3.   Ақпараттық қолдау:

• шиналар топологиясы;
• онлайн-деректер базасы TSB немесе техникалық бюллетеньдер;
• ақау кодтарын талдау;
• жөндеу бойынша кеңестер
• Repair Assist — жөндеу бойынша интеллектуалды көмекші;
• Haynes PRO FULL Electronics жөндеу және қызмет көрсету деректер базасымен интеграция.

4.   Оқыту:

• BrainStorm зертханасы базасында офлайн-оқыту;
• Autel базалық диагностикасы бойынша онлайн-курстар;
• MaxiSys мамандандырылған функциялары бойынша онлайн-курстар.

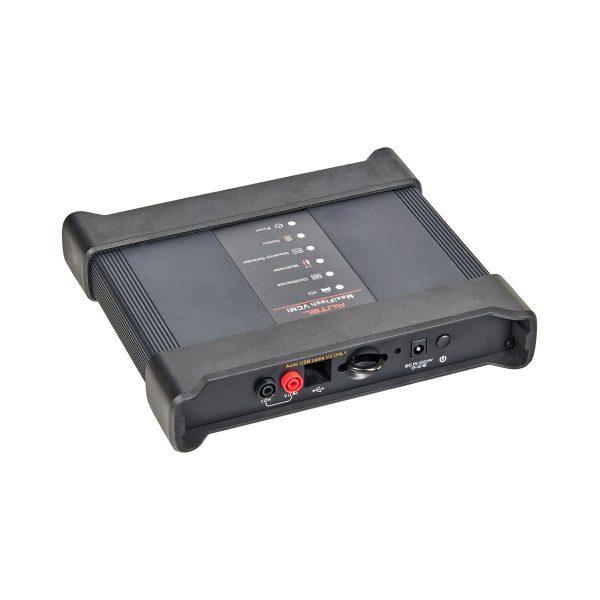

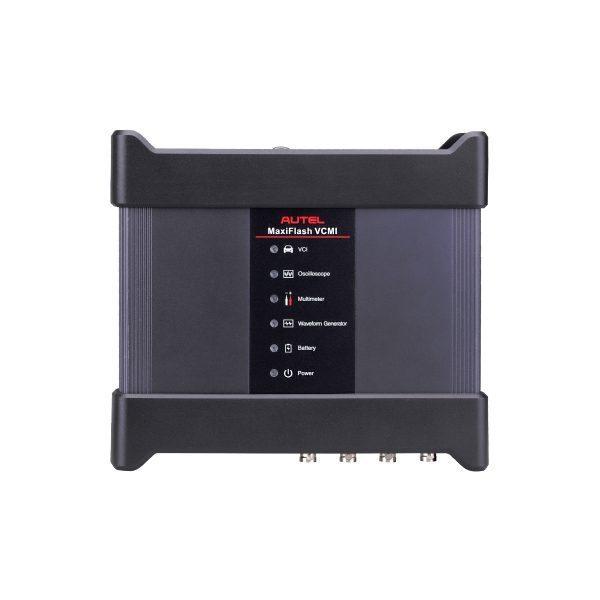

VCMI өлшеу модулінің ерекшеліктері:

• Әр арнаға 20 MHz дискреттеу жиілігімен және 200 В дейінгі кіріс кернеуінің амплитудасымен кірістірілген 4 арналы осциллограф. Бұл автомобильдің жоғары жылдамдықты деректер шиналарын қоса алғанда, барлық сигналдарды диагностикалау үшін жеткілікті.
• Кірістірілген стандартты мультиметр модулі қажетті параметрлерді стандартты өлшеуді жүзеге асыруға мүмкіндік береді.
• Сигнал генераторы электронды басқару блоктарын тексеру кезінде блокқа кіріс сигналдарды имитациялау және блок реакциясын диагностикалау үшін пайдалы. Генератор 0,1 В-тан 12 В-қа дейінгі диапазондағы сигналдарды 1 Гц-тен 30 кГц-ке дейінгі жиілік диапазонында және 1-ден 99%-ға дейінгі толтыру коэффициентімен имитациялауға мүмкіндік береді.
• Кірістірілген CAN шинасын тексеру модулі диагностикалық қосқышқа қосылған кезде шинаның жұмысқа қабілеттілігін тексеруге мүмкіндік береді.

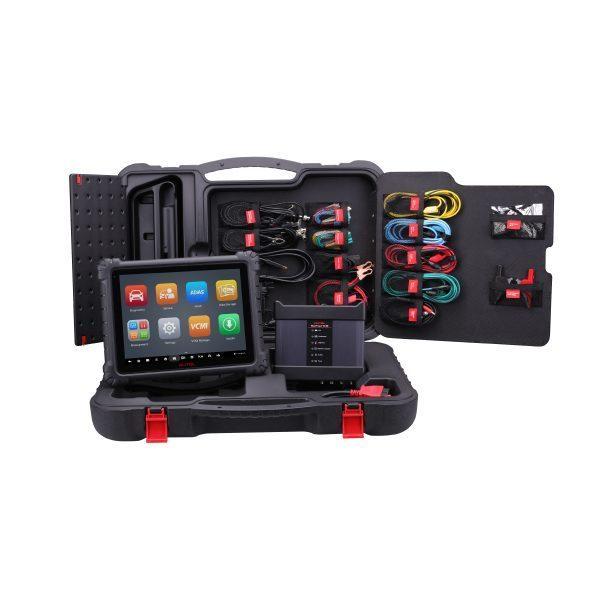

​Жинақтама

• Autel MaxiSys Ultra – 1 дана.
• MaxiFlash VCMI – 1 дана.
• Бас кабель – 1 дана.
• Док станциясы – 1 дана.
• USB 2.0 v.2 кабелі – 1 дана.
• 220 В желісінен қуат адаптері – 1 дана.
• Аккумулятордан қуат кабелі – 1 дана.
• Темекі тұтатқыштан қуат кабелі – 1 дана.
• Сақтандырғыштар – 2 дана.
• Экрандалған осциллограф өлшеу сымы – 4 дана.
• Мультиметрдің өлшеу сымы - 2 дана.
• Екінші тұтану тізбегіне арналған адаптер - 2 дана.
• Аттенюатор 20:1 – 2 дана.
• Үзіліске қосуға арналған сымдар – 4*6 дана.
• Мультиметрдің өлшеу щупы - 2 дана.
• Иілгіш сым тескіш - 2*2 дана.
• Сым тескіш - 5 дана.
• Тескіш инелерді бекітуге арналған бұранда - 2 дана.
• Қосымша тескіш инелер - 20 дана.
• «Қолтырауын» типті қысқыштар (кіші) - 2*2 дана.
• «Қолтырауын» типті қысқыштар (үлкен) - 2 дана.
• Қысқаша пайдаланушы нұсқаулығы – 1 дана.
• Қаптама тізімі – 1 дана.
• Экранға арналған жұмсақ мата – 1 дана.

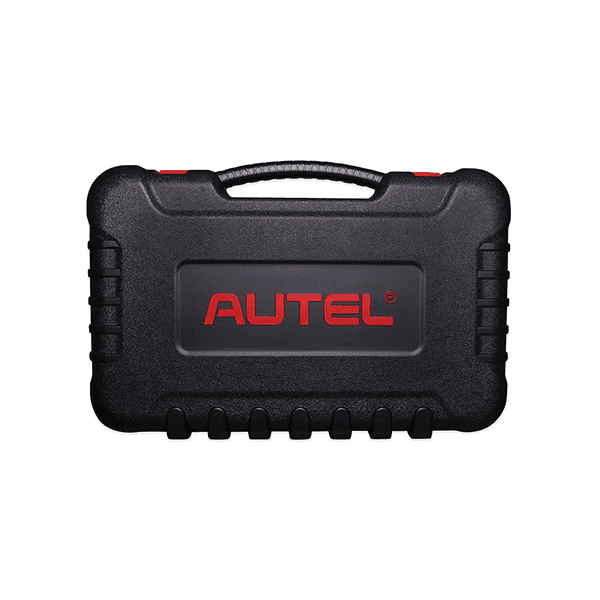

• Сақтау және тасымалдауға арналған кейс – 1 дана.
