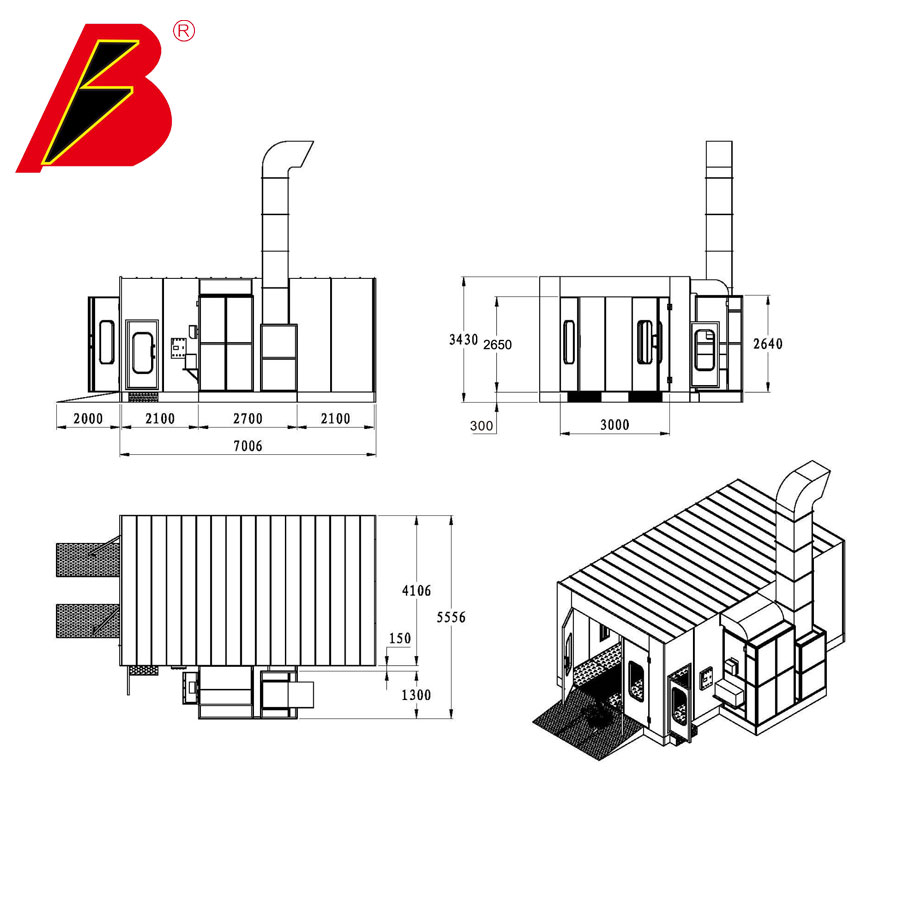

Внешние размеры: 7000x5560×3430 (мм)
Размеры ворот: 3000 x 2600 (ширина и высота)
Внутренние размеры: 6900×4000×2650 (мм)
Общая мощность: 51,5 кВт

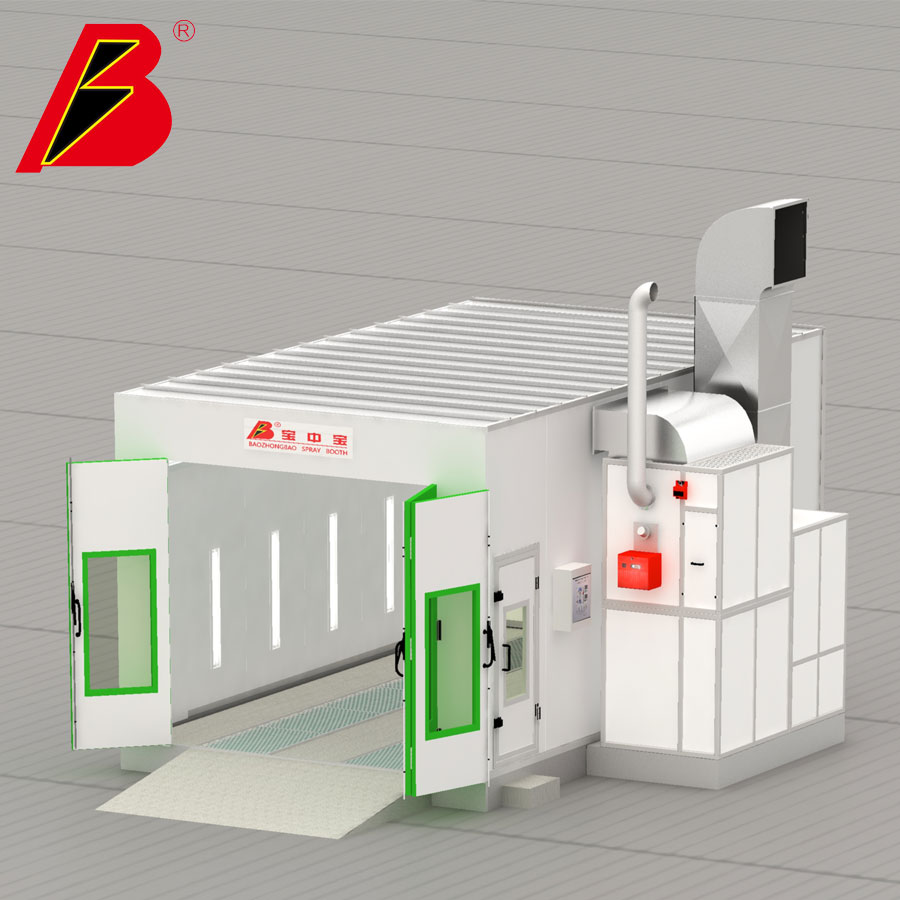

1. Внутренние и внешние панели помещения изготовлены из окрашенных оцинкованных стальных листов с взаимозамыкающимися огнестойкими теплоизоляционными плитами из минеральной ваты толщиной 50 мм. Толщина окрашенных стальных листов составляет 0,426 мм. Это профессиональные стеновые панели для покрасочных камер, изготовленные методом однокомпонентного литья на сборочной линии. Помещение оборудовано трехстворчатой складной дверью и боковой дверью для пешеходов. Дверь изготовлена по технологии листового металла. Как главная, так и боковая двери оборудованы смотровыми окнами, а у входа через боковую дверь предусмотрена небольшая ступенька. Дверное полотно оснащено замком для предотвращения избыточного давления внутри помещения. Вся конструкция герметична и прочна, имеет достойный цвет, теплоизоляцию, огнестойкость и высокую твердость. Покрытие крыши выполнено из оцинкованной стали.
2. Платформа высотой 300 мм изготовлена из оцинкованной стальной пластины и оцинкованной литейной конструкции. Она оснащена стальной несущей конструкцией, отличающейся высокой прочностью, эстетичным внешним видом и долговечностью. Блок может быть установлен слева, справа и сзади. Он оборудован двумя рядами решетчатой сетки и тремя рядами противоскользящих пластин с рисунком.
3. Пандус для посадки на транспортное средство: 3 пандуса шириной 900 мм каждый, изготовленные из противоскользящего листового материала с рисунком.
Система освещения:
Светильники установлены на верхней боковой и боковых стенах здания. Верхние боковые светильники установлены под углом 45° и состоят из 32 светодиодных трубок мощностью 16 Вт. Светильники боковых стен состоят из 16 светодиодных трубок мощностью 16 Вт и установлены вертикально внутри стеновых панелей, обеспечивая освещенность внутри помещения более 1000 люмен.
Система приточной и вытяжной вентиляции:
1. Центробежный вентилятор серии YDW, изготовленный по технологии Siemens, отличается низким уровнем шума, большим объемом обдуваемого воздуха и низким энергопотреблением.
а. Модель воздуходувки 4,5 л; Расход: 12500 м³; Полное давление 800 А; Скорость: 900 об/мин; Мощность: 4 кВт; 2 единицы;
b. Вытяжной вентилятор модели YDW5.6M; расход 20000 м³/ч; полное давление 810 Па; скорость вращения: 900 об/мин; мощность 7,5 кВт.
2. Приточный и вытяжной вентилятор изготовлен из оцинкованной профильной рамы и соединен с листовой сталью с напыленным покрытием.
Система отопления:
В методе нагрева используются квантовые излучатели. Десять рельсовых излучателей (по 1 кВт каждый) установлены сверху сушильной печи; двенадцать рельсовых излучателей (по 1 кВт каждый) установлены с каждой стороны печи. Суммарная мощность излучателей составляет 34 кВт. Каждая группа излучателей управляется независимо.
Система электрического управления:
В нем используется программное обеспечение на основе микрокомпьютера, а основные компоненты выбраны из известных отечественных и зарубежных брендов. Основная схема оснащена многоуровневой защитой и автоматически отображает весь рабочий процесс и состояние неисправностей. Он оборудован датчиками температуры и времени, датчиками распыления при комнатной температуре, датчиком распыления при постоянной температуре, датчиком запекания краски, датчиком освещения, выключателем остановки, аварийным выключателем, сигнализацией неисправностей и т.д.
Система очистки:
Система использует двухступенчатую структуру фильтрации: слой грубой фильтрации изготовлен из высококачественного отечественного нетканого материала, эффективно улавливающего частицы пыли размером более 15 мкм, и расположен на входе воздуха в корпус генератора, имеет подвижную дверцу для удобной замены; слой прецизионной фильтрации изготовлен из специально разработанного высококачественного фильтрующего материала «BtoB», имеющего многослойную структуру и эффективно улавливающего частицы пыли размером более 5 мкм. Он расположен в нижней части камеры статического давления и поддерживается оцинкованной верхней сеткой, что делает его эстетичным и удобным для замены. Вся система очистки отличается большой пылеемкостью, низким сопротивлением воздуха, длительным сроком службы и эффективностью фильтрации 98%.
Система очистки выхлопных газов:
Для обеспечения соответствия выбросов выхлопных газов национальным стандартам используются многочисленные фильтры для удаления лакокрасочного тумана и устройства для адсорбции с активированным углем.
